게이트 밸브는 어떻게 작동합니까?

게이트 밸브 작동 원리: 이 필수 파이프라인 구성 요소 내부 살펴보기

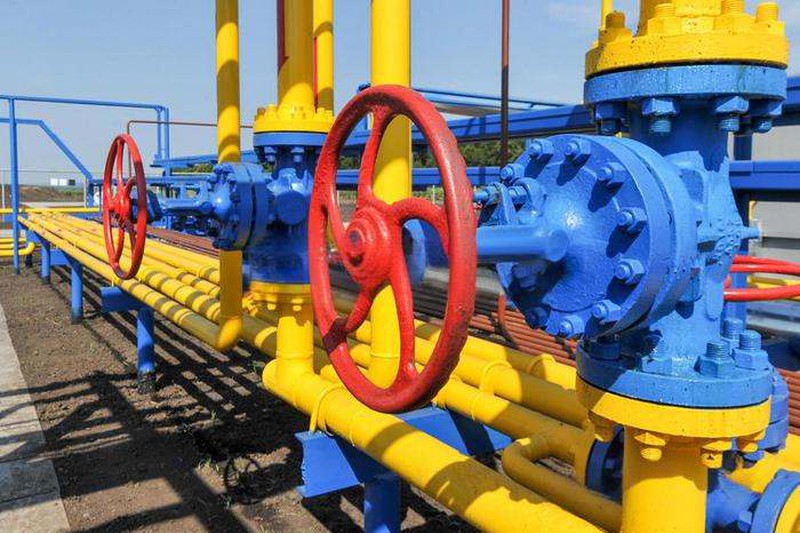

기름, 물, 고온 증기 등 무엇을 운반하든지-게이트 밸브거의 모든 곳에서 발견됩니다.

게이트 밸브는 어떻게 작동합니까?오늘은 케이스를 열고 내부를 살펴보겠습니다. 또한 게이트 밸브 작동의 핵심 사항을 다루고 이것이 유량 조절이 아닌 격리에만 적합한 이유를 설명하겠습니다. COVALVE에서는 이러한 세부 사항을 이해함으로써 밸브를 선택할 때 올바른 선택을 할 수 있습니다.



핵심 원리: 수문과 같은 "게이트"

게이트 밸브의 작동 원리는 매우 간단합니다.-수문을 상상해 보세요.

핸드휠을 돌리면 스템이 게이트(디스크라고도 함)를 구동하여 수직으로 위아래로 움직입니다.

• 완전 개방:게이트가 흐름 경로에서 완전히 제거되어 매체가 거의 방해 없이 직선으로 통과할 수 있습니다. 이것이 바로 게이트 밸브가 완전히 열렸을 때 압력 손실이 매우 낮은 이유입니다.{1}}업계에서는 일반적으로 "풀 보어" 또는 "풀 포트"라고 합니다.
• 완전 폐쇄:게이트가 내려와 좌석을 단단히 눌러 흐름을 차단합니다. 결정적으로 이러한 "밀폐성"은 강제 밀봉에서 비롯됩니다. 핸드휠을 통해 가해지는 토크는 게이트와 시트 사이에 충분한 접촉 응력을 생성하여 물방울-밀폐 밀봉을 달성합니다.



주요 구성 요소: 단순한 "게이트" 그 이상

부드러운 리프팅과 안정적인 밀봉을 달성하려면 단일 플레이트 이상이 필요합니다. 몇 가지 주요 기계적 세부 사항을 살펴보겠습니다.

줄기:힘의 전달자

스템은 작동 핸드휠을 게이트에 연결합니다. 핸드휠을 돌리면 스템이 회전 운동을 선형 운동으로 변환합니다. 두 가지 유형이 있습니다:

• 일어나는 줄기: 가장 일반적인 유형입니다. 스템이 얼마나 높이 올라왔는지 관찰하면 밸브가 얼마나 열려 있는지 알 수 있습니다. 라이징 스템 게이트 밸브는 밸브 상태가 다음과 같기 때문에 석유화학 및 발전소 산업에 널리 적용됩니다.한눈에 알 수 있다.
• 비-상승 스템:스템은 오르거나 내리지 않으므로 지하수 파이프라인과 같이 공간이 제한된 애플리케이션에 적합합니다.{0}}
• 좌석 및 게이트/디스크:인봉의 열쇠



게이트와 시트 사이의 맞춤이 밸브의 사용 수명을 직접적으로 결정합니다. 일반적인 게이트 유형은 다음과 같습니다.

• 웨지 게이트:이것은 가장 일반적인 디자인입니다. 게이트는 쐐기형-모양-으로 더 많이 닫힐수록 쐐기형 힘이 커지고 밀봉 성능이 향상됩니다. 그러나 이 디자인은 열팽창과 수축에 민감합니다. 고온-증기 라인에서는 팽창으로 인해 "고착"될 수 있습니다. 이러한 경우에는 유연한 웨지가 사용됩니다. 열 변형을 흡수하는 컷아웃이 있습니다.
• 평행 슬라이드:이 유형은 종종 스프링으로 시트에 고정되는 분할 게이트 설계를 사용합니다. 이는 단단한 웨지에 비해 열팽창으로 인한 결합 가능성이 적기 때문에 특히{1}}고온, 고압-증기 응용 분야에 매우 적합합니다.
• 글랜드 패킹:누출 방지 보증



스템은 밸브 본체 밖으로 연장됩니다. 여기서 적절한 처리를 하지 않으면 매체가 누출될 수 있습니다. 스터핑 박스의 포장재는 줄기 주위를 압축하여 밀봉을 형성합니다. 다만, 작동 중에 스템이 앞뒤로 움직이기 때문에 시간이 지나면서 패킹이 마모될 수 있습니다. 우리는 추천합니다정기검사또는 환경 요구사항을 충족하기 위해 저배출 패킹이 포함된 밸브를 선택하세요.



중요한 운영 규칙: 부분적으로 개방하면 안 되는 이유는 무엇입니까?

게이트 밸브 작동에는 황금률이 ​​있습니다. 게이트 밸브는 완전히 열려 있거나 완전히 닫혀 있어야 합니다. 흐름을 조절하는 데 절대 사용해서는 안 됩니다.

• 결과 1: 심한 진동 및 소음(채터링)

게이트가 부분적으로만 열려 있으면 좁은 틈새를 통과하는 고속의 유체로 인해 게이트가 격렬하게 진동하여 덜거덕거리는 소음이 발생할 수 있습니다.- 이 현상은"수다쟁이"밸브에 큰 손상을 입힙니다.

• 결과 2: 밀봉 표면의 침식



부분적으로 열린 상태에서 고압 매체는 워터 제트처럼 작용하여 게이트와 시트의 밀봉 표면을 침식할 수 있습니다. 시간이 지남에 따라 정밀하게 마감된 금속 표면이 손상되어 밸브가 단단히 닫히지 않게 됩니다.



흐름을 조절해야 한다면 그것이 바로 A의 일입니다.글로브 밸브. 게이트 밸브는 격리용으로 설계되어-'켜기/끄기' 스위치 역할을 합니다.



게이트 밸브의 종류와 용도

다양한 작동 조건에 맞게,다양한 유형의 게이트 밸브다양한 분야로 발전했습니다.

• 솔리드 웨지 게이트 밸브:이것은 가장 일반적이고 견고한 구조입니다. 일반 물이나 송유관 등 열변형이 없는 상온에 적합합니다.
• 유연한 웨지 게이트 밸브:솔리드 웨지에 비해 유연성을 더해주는 "컷"이 특징입니다. 증기, 고온-또는 온도 변동이 심하여 결합 가능성이 낮은 응용 분야에 맞게 특별히 설계되었습니다.
• 나이프 게이트 밸브:이 유형은 독특합니다.-게이트가 날카로운 칼과 비슷합니다. 제지 공장의 제지 펄프, 폐수 처리장의 슬러리 또는 고체 입자가 포함된 유체와 같은 "더러운" 매체를 절단하도록 특별히 설계되었습니다.



초기 질문으로 돌아가서:게이트 밸브는 어떻게 작동합니까?간단히 말해서, 파이프라인에서 전체 흐름 또는 완전한 차단을 달성하기 위해 평평한 '게이트'(쐐기 또는 평행)를 수직으로 위아래로 구동하는 스템을 회전시켜 작동합니다.- 핵심 장점은 낮은 흐름 저항과 양방향 밀봉입니다. 그러나 이는 본질적으로 유량 조절에 적합하지 않습니다. 강제로 그렇게 하면 손상만 발생할 수 있습니다.



이러한 원칙을 이해하면 파이프라인 선택 요구 사항에 따라 다른 유형과 비교하여 게이트 밸브를 선택해야 하는 시기를 더 명확하게 파악할 수 있습니다.
